  pH

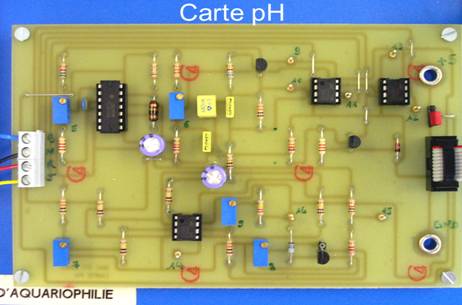

Schéma structurel de la carte pH

    1°) Définition de la fonction et des entrées et sorties :

FP3 : Cette fonction permet de mesurer le pH de l’eau

→ Entrée : -Valeur du pH de l’eau (grandeur physique)

                   -+6.5 ddp analogique continue fournit par FS311.

→ Sortie : Tension analogique image de la valeur du pH dans l’eau



2°) Analyse structurelle de FP3:

FP3 est divisée en plusieurs fonctions secondaires

-FS31 : Produire une ddp de référence de 2,5V réglable, pour le capteur de pH et soustracteur FS 3.8.

-FS32 : Produire un courant constant de IK de 100 µA, nécessaire à la polarisation del’ ISFET.

-FS33 : Produire un courant constant de ICT  pour ensuite élaborer VDS nécessaire à la polarisation de l’ ISFET.

-FS34 : Produire une ddp VDS constante de 1V pour l’ ISFET.

-FS35 : Adapter l’impédance.

-FS36 : Transformer le pH en tension.

Cette fonction permet de produire une tension continue VS sur la source de l’ ISFET, image du pH de l’eau de l’aquarium.

-FS37 : Adapter l’impédance et filtrer.

-FS38 : Effectuer la soustraction VS-VREF et calibrer pour obtenir VSCAL.

Cette fonction a pour rôle de produire une ddp VSCAL = VS-VREF, image du pH de l’eau.

-FS39 : Soustraire V0 à VSCAL et amplifier VpH

Cette fonction permet le réglage de la plage de conversion en entrée du CAN du microcontrôleur ATMEL 8535.

On soustrait V0 à VSCAL pour obtenir VpH = 0,5V lorsque le pH vaut 9.

On amplifie avec un gain réglable  pour obtenir VpH =4,5V lorsque le pH vaut 4.

-FS310 : Produire une ddp de mesure de la température (non utilisée).

-FS311 : Produire une ddp continue de 6,5V.

-FS312 : Produire une ddp continue VCAL pour le calibrage du capteur de pH utilisé.

-FS313 : Produire une ddp continue réglable V0 permettant de définir la plage de variation de VpH entre 0,5 et 4,5V.

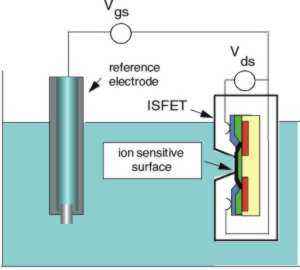

 3°) Principe de fonctionnement de l’ISFET

                                         ISFET: Ion Sensitive Field Effect Transistor

La surface de la grille, revêtue d’oxyde d’aluminium, est sensible aux ions d’hydrogène.

Lorsque l’on plonge l’ISFET dans une solution, la concentration en ions d’hydrogène commande le courant drain source.

Dans notre application on maintient Id et VDS constants, la tension de l’électrode est fixée à une valeur Vref.

Le seul paramètre qui peut évoluer afin de maintenir l’ISFET sur sa caractéristique est Vsm, potentiel entre source et masse.

On obtient ainsi une tension Vsm proportionnelle au pH de la solution.











 4°) Synthèse de fonctionnement de la carte



Cette carte fournit une tension image du pH de l’eau. Grâce à FS32 on maintient un courant Id et grâce à FS33 et FS34 on maintient une tension VSM constante. C’est donc VSM qui va dépendre du pH. Cette tension va ensuite être filtrée (FS37), soustraite à Vref (FS38), soustraite à Vo et amplifiée (FS39).
