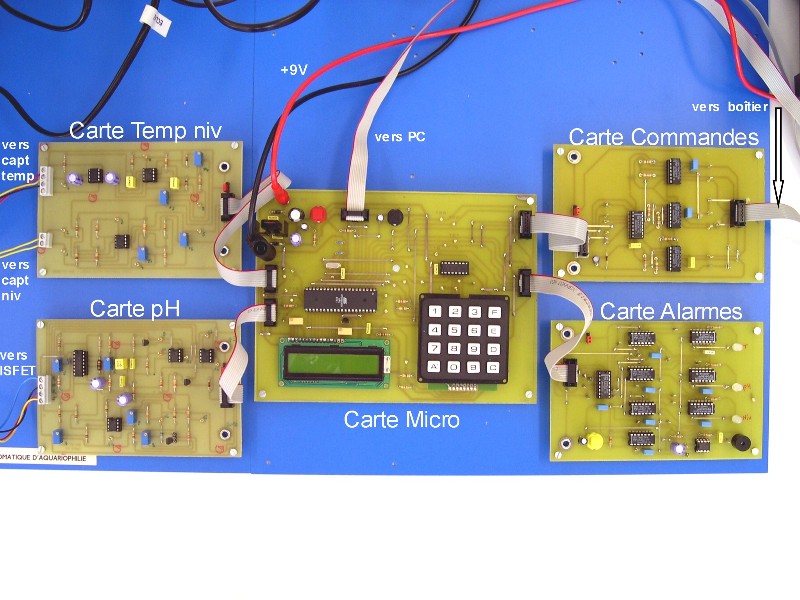

La maquette étudiée lors de cette séquence comporte 6 cartes : la carte commande, la carte actionneur, la carte microcontrôleur, la carte alarme, la carte pH et la carte température et niveau. Toutes ces cartes sont reliées ensemble à la carte microcontrôleur à l’aide de nappes. Il faut faire attention de positionner les cavaliers de toutes les cartes en position 1-2. La carte actionneur est alimentée en 230 V c’est donc pour cette raison que nous ne l’avons pas étudiée. Mais elle comporte aussi une partie en basse tension, c’est la partie commande. Celle-ci est séparée des plus fortes tensions (partie puissance), grâce aux photo-transistors qui effectuent une isolation galvanique.
Une fois le programme final implanté le système peut fonctionner automatiquement. En cas de température trop élevée ou trop basse, les alarmes vont se mettre en fonction, il est de même pour le pH ou le niveau de l'eau. A l’aide du clavier nous pouvons actionner automatiquement les fonctions de la carte actionneur. Chaque touche du clavier permet, lors de la première pression, de mettre en fonction, puis lors de la seconde, d’arrêter l’actionneur… 1 à Commande du filtre 2 à Commande du bulleur 3 à Commande du néon n°1 4 à Commande du néon n°2 5 à Commande du chauffage 6 à Commande du distributeur de nourriture
Nous pourrons ensuite voir sur l’afficheur LCD si le niveau de l’eau est correct, la valeur de la température et la valeur du pH. Grâce à ce système l'aquariophile peut profiter pleinement de la compagnie de ses poissons sans se soucier de la gestion délicate de l'aquarium.
|
|
|
|
|||||||||||||||||||||||||
|
|
|
|
