Le système
automatique d'aquariophilie doit créer
artificiellement les conditions de vie des poissons.
Pour atteindre
cet objectif il doit :
• Pallier les déséquilibres dus à la présence de
nombreux poissons dans
un espace clos et restreint.
• Assurer le bon déroulement de la chaîne de vie de
l’aquarium c’est à dire faire en sorte que les animaux
et les végétaux vivent en « parfait » équilibre, les uns
se nourrissant partiellement des productions des autres.
Le système étudié aura donc pour but de faciliter la
tâche de l’utilisateur.
-Tout d’abord l’utilisateur doit mettre dans l’aquarium
de l’eau et des poissons.
-Le système nourrira automatiquement les poissons à
l’aide d’un distributeur de nourriture. Plusieurs
distributions en petites quantités sont préférables à
une seule en grande quantité. Il faut donc distribuer de
la nourriture deux à trois fois par jour et cela sept
jours sur sept. La première distribution de nourriture
doit intervenir après une heure d’éclairage minimum.
Lors de la distribution le filtre doit être arrêté.
(Liaison L10 entre le système et les poissons)
- La flore de l’aquarium doit bénéficier d’une durée
d’éclairage comprise entre 9 et 12 heures par jour car
c’est sous l’effet de la lumière que s’effectue la
photosynthèse.
Photosynthèse : Les feuilles captent la lumière du
soleil, elles absorbent l’eau et le gaz carbonique de
l’air. Grâce au soleil elles changent l’eau et le CO2 en
glucose et rejettent en même temps l’oxygène. Le glucose
sert ensuite à nourrir tout le végétal.
Pour éviter de stresser les poissons et imiter au mieux
l’éclairage naturel (lever et coucher du soleil) il est
nécessaire de prévoir un allumage et une extinction
progressifs de l’éclairage (allumer un premier néon,
puis le second pour la phase d’allumage, éteindre un
premier néon puis le second pour la phase d’extinction).
(L13 entre l’eau et les plantes et L14 entre les plantes
et l’eau)
-Le système doit pouvoir régler automatiquement la
température de l’eau à l’aide d’une résistance
thermique. Les poissons exotiques doivent vivre dans
une eau dont la température est conforme aux climats
tropicaux. Celle-ci varie entre 23°C et 27°C. La
température ne devra pas varier de plus de 2°C soit une
variation naturelle de l’eau en milieu aquatique
tropical. (L17 entre le système et l’eau)
-Le système doit réguler automatiquement le pH. Celui-ci
varie en fonction de la température. En générale il est
compris entre 6,5 et 8.(L19 entre l’eau et le système)
-Le système devra palier à une baisse du niveau d’eau.
Sous l’action de la chaleur, l’eau s’évapore, le niveau
d’eau baisse.
Une mesure du niveau d’eau devra être faite à l’aide
d’un capteur afin de contrôler ce dernier et d’avertir
l’utilisateur qui devra alors effectuer un complément
d’eau. Il faut changer l’eau au moins tous les mois.
(L20 entre le système et l’eau)
-L’aquarium étant un lieu restreint et clos, il est
indispensable d’effectuer un filtrage continu de l’eau
afin
- d’éliminer toutes les impuretés solides,
- d’assurer l’oxydation des protides et des composés
azotés.
- Le filtrage devra cependant être interrompu pendant 30
minutes à partir de chaque distribution de nourriture
afin d’éviter l’absorption de la nourriture par le
filtre…et le jeûne des poissons. (L15 entre le système
et l’eau et L16 entre l’eau et le système)
- L’oxygène fourni par les plantes n’est pas suffisant
pour la respiration des poissons; il faut donc oxygéner
l’eau en permanence.
Pour cela le bulleur libère des bulles d’air
régulièrement, ce débit est réglable manuellement selon
la quantité et la taille des poissons de l’aquarium.
L’air produit contient 20% d’oxygène. (L21 entre le
système et l’eau)
- Afin de favoriser le développement des feuilles et la
bonne santé des plantes, il est nécessaire d’introduire
10 cm3 d’engrais liquide par semaine pour 200 litres
d’eau. Cet apport sera réalisé par un distributeur
spécialisé. (L22 entre le système et les plantes)
L’utilisateur peut communiquer avec le système à l’aide
du clavier pour lui indiquer les différents niveaux. Le
système peut lui aussi communiquer avec l’utilisateur
avec un afficheur Lcd en inscrivant les différents
niveaux et aussi la température.

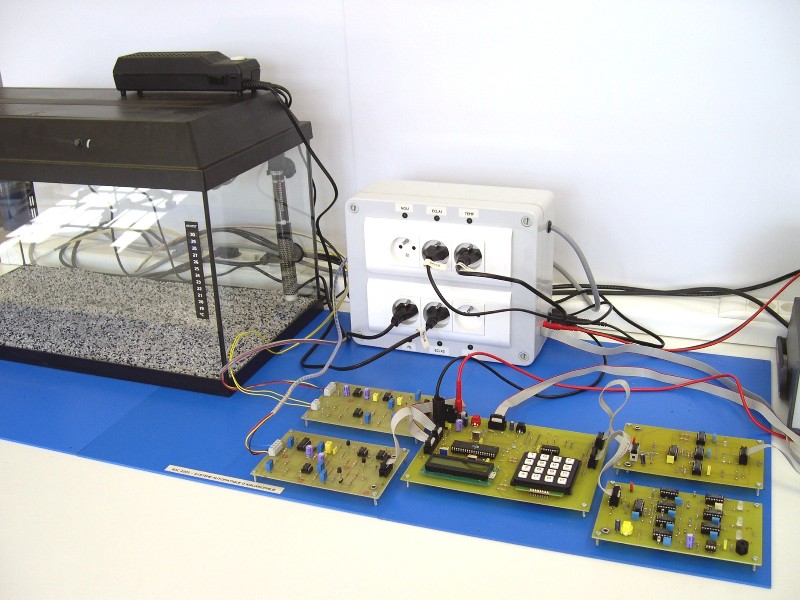

Le système est constitué de 5 cartes : la carte
commande, la carte alarme, la carte pH, la carte
température et niveau, la carte microcontrôleur.
Diagramme sagittal du système
