Niveau de l'eau
FP1 : Détecter le niveau d’eau. Cette fonction
fournit une tension image du niveau d’eau.
FP5 : Mémoriser le programme
et les données. Traiter les informations analogiques
reçues. Produire les signaux de commandes et d’alarmes
visuelles et sonores. Commander l’afficheur et lire le
clavier. Cette fonction permet aussi de gérer le cycle
de fonctionnement séquentiel et de réguler la
température et mesurer le pH.
FP1 :
Entrée niveau d’eau : signal
logique binaire en fonction du capteur (0 ou 1). C’est
une grandeur physique qui nous renseigne sur une
présence ou non d'eau. Sortie VNIV : C’est une ddp analogique image du niveau
de l’eau dans l’aquarium.
FP5 :
Entrée VNIV : signal d’entrée
analogique image du niveau de l’eau dans l’aquarium. Sortie VMUX :Signal analogique multiplexé, image du
niveau de l’eau ou de la température ou du pH de l’eau.
2°)

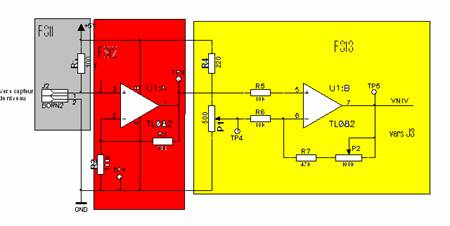

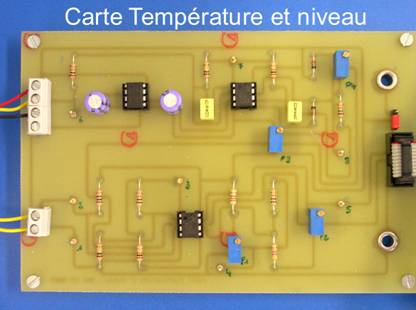

Analyse structurelle de FP1 :
FP1 est divisée en plusieurs fonctions secondaires :
-FS11 contient J2 sur lequel
on branche le capteur de niveau d’eau et une résistance
R1.
Capteur niveau : Il repose sur
l’accroissement de la dissipation thermique du capteur
lorsque celui-ci est placé dans un liquide. Dans notre
cas le capteur se refroidit au contact de l’eau ce qui
modifie sa résistance. C’est un capteur tout ou rien.
-FS12 contient un
amplificateur opérationnel constitué de R2, R3 et l’AOP
TL082. Cette fonction amplifie le signal Vn1 issu du
capteur pour obtenir Vn2.
-FS13 cette fonction permet
d’optimiser la plage de variation de la tension Vn2 pour
le traitement de cette information par la CAN de FP5.
Elle contient les résistances R4 à R7 et les
potentiomètres P1 et P2.
2°) Tableau
récapitulatif des tensions obtenues
aux différents points de tests :
|
Point test |
Capteur sec |
Capteur immerger |
|
TP2 (v) |
2.58 |
2.79 |
|
TP5 (v) |
1.90 |
3.41 |
Température de l'eau
1°) Définition de la
fonction et des entrées et sorties :
FP2 : Mesurer la température de
l’eau. Cette fonction fournit une tension image de la
température de l’eau.
→Entrée :
température de l’eau (grandeur physique).
→Sortie :
Vtemp, ddp analogique image de la température de l’eau
dans l’aquarium.

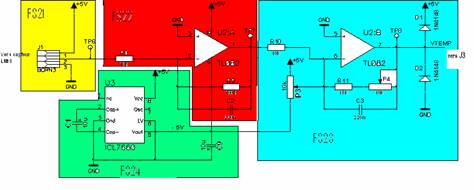

2°)
Analyse structurelle de FP2 :
FP2 est divisée en plusieurs
fonctions secondaires :
-FS21 Convertir la
température de l’eau de l’aquarium en une tension
continue Vt1 image de la température à l’aide d’un
capteur de température.
Capteur température :
-FS22 contient un
amplificateur opérationnel constitué de R8, R9 et l’AOP
TL082. Cette fonction amplifie le signal Vt1 issu du
capteur pour obtenir Vt2.
-FS23 cette fonction permet
d’optimiser la plage de variation de la tension Vt2 pour
le traitement de cette information par la CAN de FP5.
Elle contient les résistances R10 à R11 et les
potentiomètres P3 et P4. La diode D1 n’est pas utile car
la sortie de l’AOP est limitée à 3.5v et cette tension est bien
inférieure au 5.6v limité par la diode. D2 sert à
supprimer les tensions négatives.
-FS24 produit une ddp
négative de valeur -5v nécessaire au fonctionnement de
FS23 à partir de la tension Vcc +5v.
3°) Tableau
récapitulatif des tensions obtenues aux différents
points de tests :
|
T° eau (mesurée au
thermomètre) en °C
|
20 |
25 |
30 |
35 |
40 |
|
UTP6 en mV
|
200 |
205 |
300 |
350 |
400 |
|
UTP8 en V
|
0.88 |
1.87 |
2.8 |
3.46 |
3.53 |
|
T° eau affichée carte
micro. en °C
|
19.40 |
24.40 |
29.30 |
32.20 |
32.80 |
4°) Tableau
récapitulatif des seuils mesurés (alarme et chauffage) :
Pour une température de consigne de 25°C
|
24°C |
LED jaune allumée |
Chauffage allumé |
|
25°C |
LED éteinte |
Chauffage éteint |
|
26°C |
LED rouge allumée |
Chauffage éteint |
